Golf mk3 Gti: mikä johto tämä on?

[Lehtio]

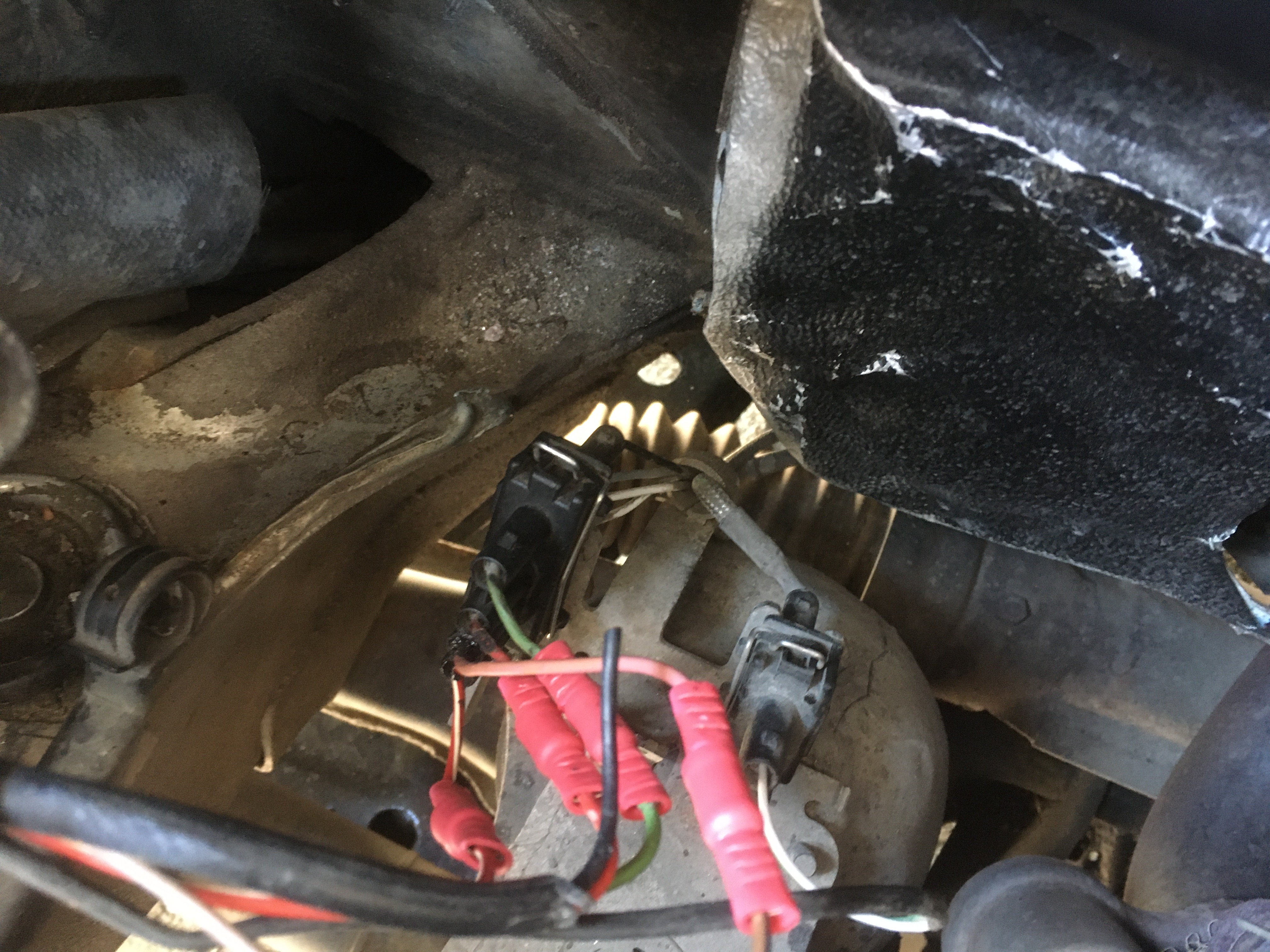

Kuvassa keskellä ylöspäin osoittava irrallinen mustakuorinen johto löytyy lambdalle menevästä johtonipusta. Kuitenkin liittimessä on neljä paikkaa ja johtoja nipussa yhteensä viisi. Vieressä oikealla on kaksipaikkainen liitin, mutta siinä on johdot kiinni.Ei kai tässä huvikseen ole yhtä ylimääräistä johtoa eli löytyykö tietoa tai kuvaa josta selviää mustan johdon tarkoitus.

[Lehtio]

Löytyykö keneltäkään tietoa? etenkin 1992-1994 mk3-ikäryhmän Gti-omistajat, kurkkaisiko joku pellin alle ja kertoisi näkemästään. Onko teillä tässä ohjainlaitteen puoleisessa johtonipussa kuinka monta piuhaa? Autossa on orginaali nelijohtoinen lambda eli ei ole tarvikeosaepäsopivuus kyseessä. Auto antaa vikakoodin lambdasta, mutta uusi bosch-lambda on juuri asennettu.

[Tumi]

Toisenkoneisessa liittimen lisäksi yksi johto tuli maahan johonkin lämpökilven ruuviin tms. mutta tämä ei ole mikään satavarma muistikuva.

[pipo_esa]

Onkohan tästä hyötyä?

https://imgur.com/GlpnsDy

[Lehtio]

Kiitos sähkökaaviosta, näiden selaaminen on kyllä pirun haastavaa amatöörille! Tulkitsenko oikein että kaaviossa T68/65- lähtee musta johto, jonka on tarkoitus liittyä lambdalle meneviin punaiseen (T4/3) ja vihreään (T4/4) johtoon ennen T4-johtoliitintä? Jos kuvan musta johto johtaa T68-pin connectorille ohjausyksikköön, niin yhdistän sen siis punaisen ja vihreän kanssa ellei siellä ole jossain aiempaa liitosta jompaan kumpaan...?

Omatekoiset punaiset liittimet siksi, että T4-liittimestä oli katkennut ruskeamusta johto juuri liittimen tyvestä ja korjaaminen edellytti koko liittimen irrottamista, on sen verran ahtaassa paikassa tuo.

[J.S.P]

Luku apua kaavioihin löytyy esim. tuolta:
https://procarmanuals.com/vag-ssp-87300 ... -diagrams/

T68/65- lähtevä musta johto on "shield wire" eli varsinaisen signaalijohdon ympärillä oleva vaippa ja tarkoituksena suojata häiriöiltä -yleensä maadoitettu -vertaa esim rca johdot...
-tuo piirrosmerkki löytyy em. SSP:n sivulta 32

[Lehtio]

Noniin eikä mennyt arvaus edes lähelle, pitääpä istahtaa koulun penkille tuon oppaan kanssa.

Kaavion mukaan suojakuoressa on siis punainen ja vihreä johto. Autossani samassa kuoressa on myös tuo musta ylimääräinen, mutta ei sitä tuossa kaaviossa mainita..

[Lehtio]

Ellei se musta johto sitten ole tämän suojajohdon maadoitusjohto!?
